依據GB12021.9-2008《交流電風扇能效限定值及能效等級》及GB/T 13380-2007第6.7.2標準條款要求及里面規定的實驗室要求建造。同時滿足上述標準現行版本和處于修訂階段的新版標準的要求。

產品型號
更新時間
2024-10-26
廠商性質
瀏覽次數
47

7×24在線咨詢

專業客服在線解答，為您解決遇到的問題！

立即咨詢

產品中心

PRODUCT CATEGORY

相關產品

RELATED PRODUCTS

DOE430-2018吊扇風量實驗室
型號：
查看詳情

詳細介紹

電風扇性能測試裝置技術規格書

　　用途：按照BSENIEC60879:2019、GB/T13380-2015技術規格要求：

　　 1適用范圍(適用標準)

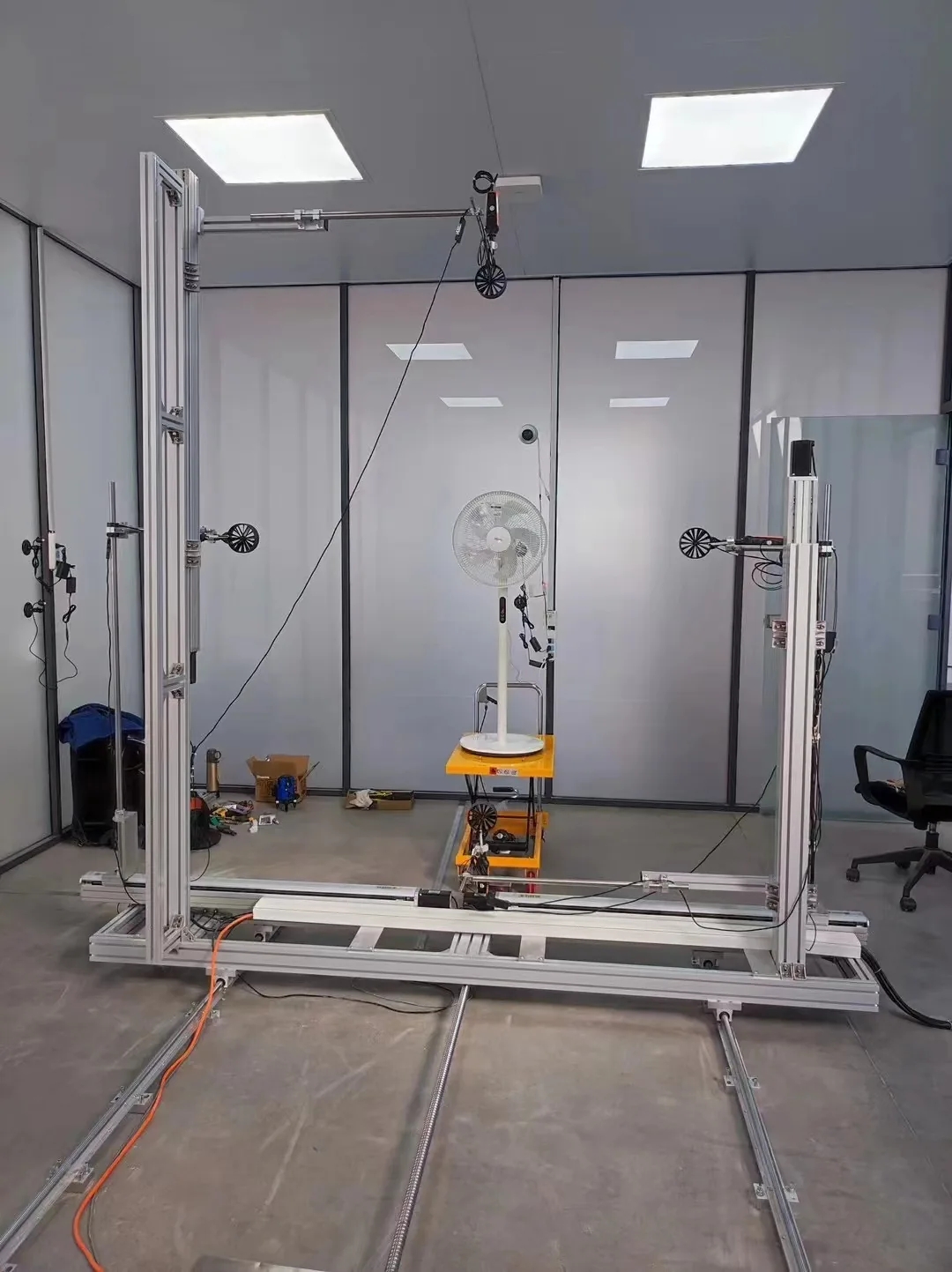

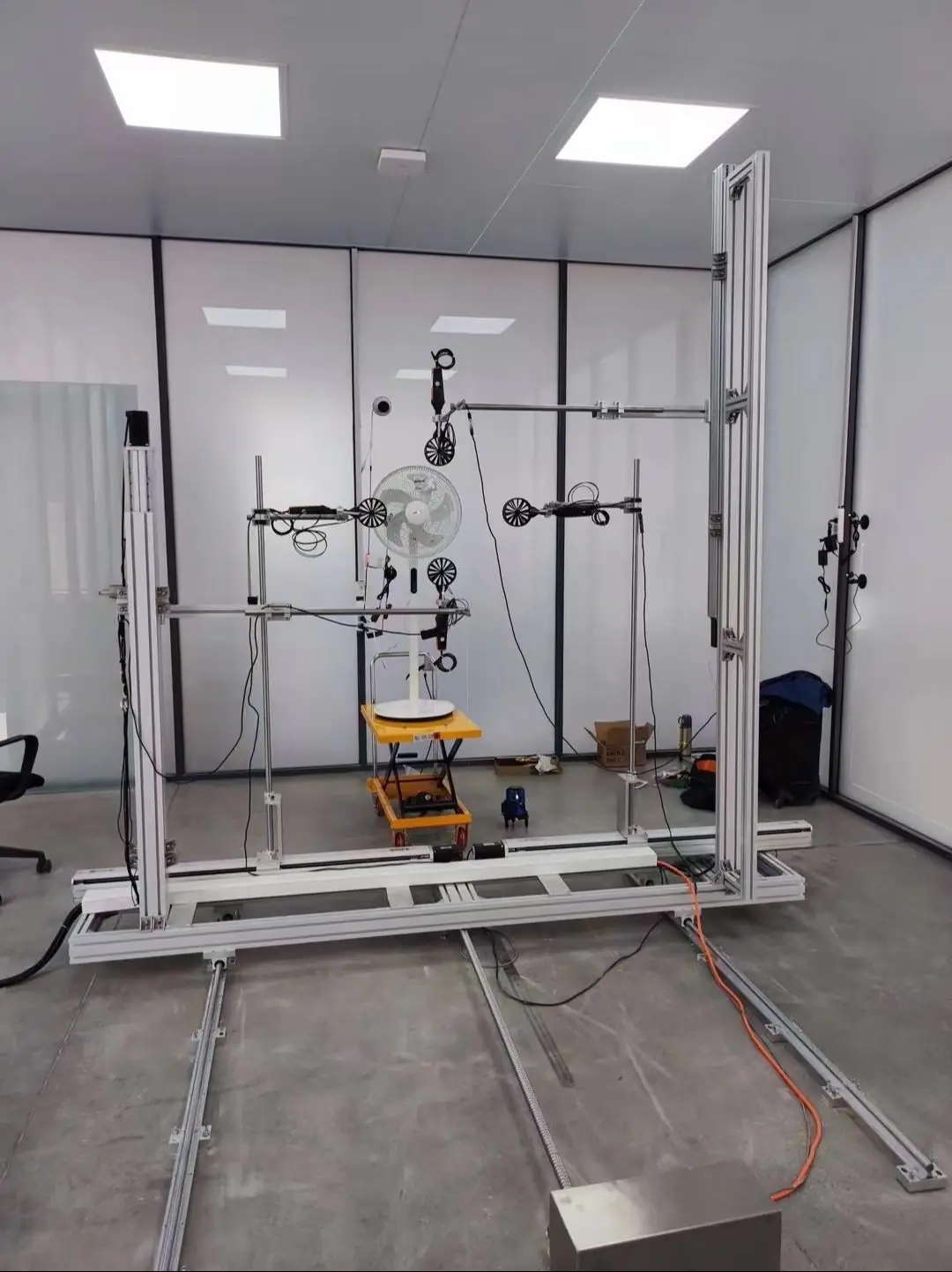

　　本風量測試裝置依據的要求，為了行走方便，并且因?yàn)闇y(cè)試方法基本一樣，能符合臺扇、璧扇、落地扇及柱扇等風量測試要求。采用四個風速表采集風速（測試平面有原有2個水平風速表的基礎上在垂直方向增加2個風速表)來代表同一圓環上的平均風速。

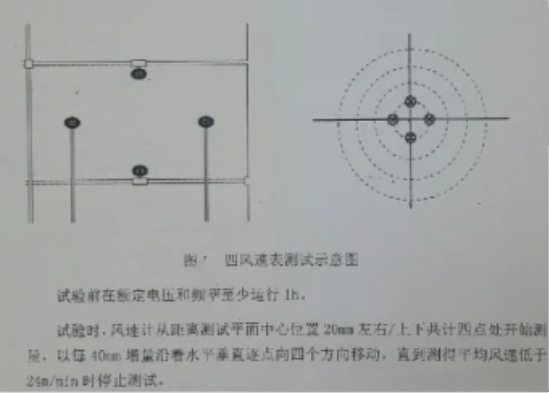

測試示意圖如圖：


　　2主要技術參數與功能

　　2.1主要技術參數

　　能符合臺扇、璧扇、落地扇及柱扇等風量測試要求

　　試驗室尺寸：（小風扇4500*4500*3000）單位：毫米

　　2.2主要功能

　　用于測試風速、溫度、濕度、電參數（電壓/電流/功率/功率因數）、轉速及時間

　　3技術要求

　　3.1適用范圍(單位：毫米)

　　臺扇扇葉直徑200,230,250,300,350,400,450500

　　璧扇扇葉直徑250,300,350,400,450500

　　臺地扇扇葉直徑300,350,400,450500

　　落地扇扇葉直徑300,350,400,450,500,600

　　轉葉扇扇葉直徑200,230,250,300,350,400，450，500

　　1、裝置符合IEC60879標準關于風量測試的要求，設計合理、自動化程度高、使用方便、經久耐用具有承重及抗振能力；

　　2、測試范圍：吊扇；

　　3、測試參數和項目：溫度、濕度、大氣壓、風速、風量、輸入功率、能效值。

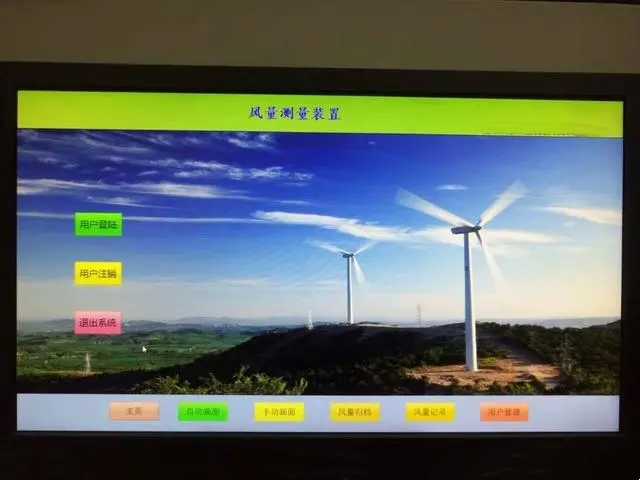

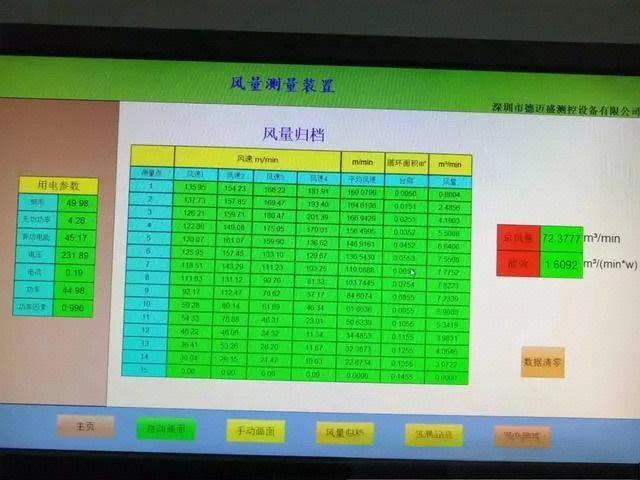

　　4、系統采用計算機控制，能顯示出每一測試點的風速值、一般每3分鐘一個測點（包括走位、延時1分鐘左右及測試時間2分鐘左右），每一圓環的平均風速及點風量，

　　能自動生成檢測結果和過程曲線，并其打印出來。

　　5、試驗時，應從距離扇葉軸線40mm左右兩點處開始測量，以每80mm的增量沿著水平直線逐點向兩邊移動，直到所測得的平均風速下降到低于9m/min時為止；

　　6、風扇固定架及風速表座具備萬向調節云臺，安裝高度也能在要求的范圍內方便的調節；

　　7、德國德圖435-2型葉輪風速計，葉輪直徑100mm；共4個；

　　8、系統應配有可測電壓、電流（真有效值）、功率的多功能電量測量?jī)x和500VA變頻（±1%）調壓電
