低壓成套開關及控制設備溫升測試系統

低壓成套開關及控制設備溫升測試系統詳細描述

一、低壓成套開關及控制設備溫升測試系統設備概述：本溫升測試系統適用于低壓成套開關設備和控制設備的溫升試驗。應提供完整的系統解決方案。具體配置見主要設備供貨表。

二、低壓成套開關及控制設備溫升測試系統符合標準：滿足GB7251.1-2013第10.10章溫升驗證、GB7251.1-2005第8.2.1章溫升驗證要求；

GB?7251.1?-2013??低壓成套開關設備和控制設備第1部分：總則；

GB?7251.3-2006?低壓成套開關設備和控制設備?第3部分:對非專業人員可進入場地的低壓成套開關設備和控制設備??配電板的特殊要求；

GB7251.5-2008?低壓成套開關設備和控制設備?第5部分:?對公用電網動力配電成套設備的特殊要求；

GB7251.12-2013??低壓成套開關設備和控制設備?第2部分:?成套電力開關和控制設。

三、低壓成套開關及控制設備溫升測試系統系統組成：

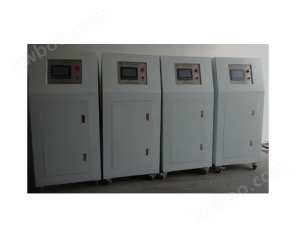

交流穩流電源由電源控制、電動調壓器、電流變送器、PLC可編程控制器、電流傳感器、觸摸式人機界面、可移動機箱（機柜）及配電接線箱（）組成。能夠穩定輸出測試電流，消除由于電源電壓波動、連接導線或銅排、試品阻值變化對的測試電流影響，提高測試結果的準確性。該電源具有損耗小、效率高、操作簡便，并且具有完備的控制和檢測功能。主要用于低壓電器設備的溫升試驗、脫扣極限和特性試驗（長延時）、熔斷器熔斷特性（長延時）等，亦可用于電流互感器測試、熱磁電器的過載延時測試，也能夠用于配電所對繼電保護裝置的綜合調試。

四、主要技術參數：

1、輸入電源

主電路電源：??Ue：380（1±10％）V?三相五線制電源；

控制電路電源：Us：220（1±10％）V單相電源。

2、電源頻率：AC??50（1±10％）Hz；

③電流等級：見下表；

④穩流范圍內輸出電流：任意連續可調?？蓴?shù)字設定電流定值（無級式），使交流恒流電源設備可以連續平滑地調節輸出電流，以適應不同試驗項目的需要；

⑤電流穩定度范圍：?+0～3％?(可選擇上下限值)；

⑥恒流精度：≤±1.0％讀數；

⑦輸出波形：交流正弦波，波形失真度小于3％。

（5）功能要求

①具有真彩觸摸式液晶顯示屏，電流設定、監測均可在觸摸屏上完成，全中文界面，設置簡潔、操作方便；

②具有友好的人機交互界面，提供豐富的報警和診斷功能。主控單元選用可編程控制器（PLC），可同時對多路負載電流進行全自動調節，實現**監測和閉環控制，自動化程度應較高；

③智能化程序控制軟件，可靠性高，抗干擾能力強，具有數字量邏輯控制，運動控制、閉環過程控制，數據處理，通訊聯網等功能，完成電流數據采集、顯示和控制。提供無線（WIFI）通訊接口或RS485接口，并能與后臺PC機監控實現無線通訊功能，實現對各回路試驗電流集中設置、自動控制。

④采用支持現場總線技術的智能型電壓、電流傳感器，實現數據傳送的全數字化，提高數據的準確性和產品的可靠性；

⑤具有零點補償和電流修正自校準功能，可在設備可調范圍內生成多段校正系數，確保交流恒流電源設備的穩流精度；

⑥保護功能：具有逆相序、過流保護功能，允許空載。交流調壓裝置保護應采用微機自動保護控制和機械微動限位開關雙重保護，確保交流恒流電源設備正常工作，保證產品的anquan性和可靠性；

⑦試驗電流穩定度不受外界試驗環境影響，整個試驗過程中輸出電流始終保持在設定精度范圍內；

⑧采用智能風冷散熱，額定電流時長時間運行，主電路器件溫升不超過其各自標準要求；

⑨各電流等級設備可作為電源單獨或多臺設備可任意組合同時并聯使用，總電流應滿足溫升試驗要求。

⑩出線端子均為銅母排，銅排鍍錫，尺寸不低于GB7251.1的試驗母線尺寸，方便單相、三相接線。

11.恒流源柜、配電箱均要求安裝承重輪，便于移動，底部為萬象滾輪，帶剎車。與外部連接的電源線、通訊線、控制線要求做到端口連接或航空插頭連接，以滿足獨立使用和組合使用的要求；

12.所有獨立恒流源均可獨立進行操作和顯示，同時要求可集中在一個PC機上進行操作和顯示。

13.配備電源控制箱三相四線制380V，帶8路航空插座輸出和2路端子輸出，完全滿足多臺恒流電源并機運行配電要求。

1.2.2溫升檢測試驗標準導線及銅排

（1）用于低壓電器設備和控制設備、低壓成套開關設備和控制設備的溫升試驗，符合GB?14048.1-2006和GB?7251.1-2005標準要求。

（2）使用環境條件：應具有廣泛的適應性，工作anquan，可靠。

（3）規格要求：見下表。

（4）質量要求：標準銅排表面去毛刺、倒角，全長鍍錫，除兩端頭120mm以外，銅排外表面涂以黑色無光磁漆。

1.2.3溫升檢測試驗軟連接

（1）用于低壓電器設備和控制設備、低壓成套開關設備和控制設備的溫升試驗，符合GB?14048.1-2006和GB?7251.1-2013標準要求。

（2）使用環境條件：應具有廣泛的適應性，工作anquan，可靠。

（3）軟連接：用于連接溫升試驗設備輸出端與標準銅排或試品之間的聯結導體，采用軟銅導體制成。

（4）質量要求：銅管（壁厚2mm）和鍍錫銅編織帶（φ0.2?mm）采用冷壓加工，兩端頭鍍錫，自由公差。

1.2.4溫度采集系統

1.2.4.1?溫度巡回檢測儀要求

（1）功能要求：先進的全自動數字化調校技術，自動化程度高、穩定性和一致性好；精密的誤差修正和溫漂自動補償功能，測控**性高；完善的保護、隔離設計，抗干擾能力強、可靠性高。具有網絡通訊功能，能實現遠程監控；?采用智能隔離傳感器各通道間絕緣，可直接對380V高壓型以下帶電導體的信號進行多路巡回測控；每一檢測通道可根據需要任意選擇打開和關閉狀態；具有數據存儲功能，提供USB接口數據會自動保存在U盤中。再輸入到電腦中進行查看分析，可以將數據轉變成EXCEL文檔儲存在電腦中；溫度巡檢儀一體式具有24通道的直接插槽接上熱電偶就可以進行測量；具有溫度修正功能，儀器測溫偏低或偏高，都可以在測試人機界面菜單里面去進行修改。
